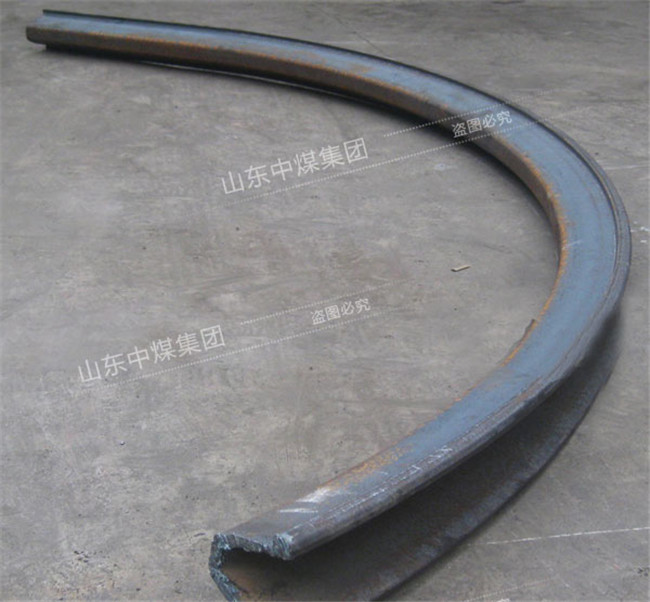

U36型U型鋼支架支護說明

說到礦井大家想到的可能就是危險，它確實如此。一個很小的失誤，都有可能造成大的損失。我們知道U型鋼主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等，在對它架裝是更要注意安全。?在安裝U型鋼之前，我們不僅要觀察它的地理位置，而且還要弄清楚U型鋼有幾種類型，因為不同的型號用途也是有區別的。什么都弄明白了，才有利于架裝，當然在架裝時更要謹慎行事。?不管我們安裝什么設施，首先就是把平臺搭建好。U型鋼支架也是這樣，而它必須在施工處搭建工作平臺，平臺的橫梁上放置50?mm的大厚板，用扒釘連成一體，而平臺的立腿在硬底上,這些必須要設置牢固。?然后，扶穩腿子并栽好，按順序從兩幫將U型鋼支架每節都搭嚴實卡牢，把螺絲緊固之后要擰緊。由于拱段鋼棚要4人抬起，因此待固定好由專人發出信號后，抬棚人員才可以將鋼棚離開肩膀。?其次，鋼棚加好之后要及時進行腰幫過頂，它的壁后藥充填嚴實，在用木楔打上勁。另外，這個過程是不可以終端的，在為加好之前，不要停止安裝。?架設U型棚時需拉二茬,二荏之間不能站人，且兩者的間距不能小于20m。?

U36型U型鋼支架說明：???

1、架棚支護形式采用36U掛網噴漿支護，全斷面背頂幫后封閉進行充填處理?。?

2、具體支護：a、采用36U型鋼，支架間距為870mm。?b、支架外背鋼板，鋼板規格長×寬×厚=2040×300×3mm。孔中心距870mm，孔直徑26mm*長40mm，配φ20mm×長170mm螺栓擰結。??c、如果出現滲水，鋼板外鋪設聚乙烯塑板和牛毛氈隔層或鋼板上鋪舊皮帶。?d、施工中遇高冒區采取片石或其它阻燃性材料均勻充填。?

3、支架加工見斷面圖，每架棚分三段，拱與腿搭茬處用兩套卡蘭固定，卡蘭厚度用不小于12mm鋼板制作。（搭茬處加工上下限位卡各一道，卡蘭或直接購買，卡蘭必須為鍛件）?

4、每架支架配7道拉桿固定，拉桿長700mm（中至中），用直徑22mm圓鋼制作。?

5、棚腿要求焊接200×200×10mm鐵鞋，較松軟地帶墊14#槽鋼穿鞋，槽鋼長度6m。?

6、輔運大巷按毛寬5.4×毛高3.8m設計。?

7、上、下限位卡可用寬6cm的36U型鋼焊接到支架端頭上。?

8、拉桿孔用φ26螺帽焊制，腿在距支架底500mm及1500mm處兩道四孔，拱部中心點處一道兩孔，拱部中心點左右1500mm處各一道各兩孔。?
