U型鋼支架結構用途

支護結構的支護阻力和可縮量是巷道支護設計的主要參數，也是衡量巷道支護結構性能優劣和支護效果的重要指標。U型鋼支架以其較大的支護阻力和可縮量而被廣泛應用于有沖擊傾向性巷道。不同的架型有不同的結構性能，對巷道產生不同的支護效果?；贏NSYS有限元軟件的模態分析模塊對U29型鋼材質的直墻半圓拱，圓形支架和梯形支架抗沖擊性能的研究，得出了不同架型支架的三階自振頻率，對應的受力特性和不利位置，直墻半圓拱和圓形支架是三者中比較適合用于有沖擊傾向性巷道的架型，對實際工程有一定參考價值。

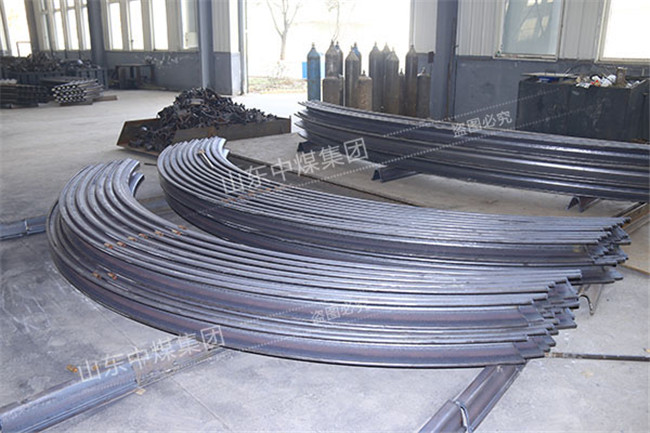

U25型U型鋼支架具有效降低冒頂、片幫等事故的發生，安全可靠，提高了礦井通風系統穩定性等顯著特點。選用U型鋼可縮性支架，較好解決了掘進支護的難題。U型鋼支架廣泛應用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等。25U型鋼支架因承受壓力大，支撐時間久，易安裝不易變形等深受廣大礦山機械行業的喜愛。

U25型U型鋼支架用途：

1、U25型U型鋼支架承受壓力大，支撐時間久，具有易安裝不易變形等特點。

2、U25型U型鋼支架較其他剛性支架具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形。

3、U25型U型鋼支架斷面利用率高，支架支回方便，維修量小。

4、U25型U型鋼支架回收復用率高，減少坑木使用，環保效益十分明顯。該項目安全可靠，有效降低冒頂、片幫等事故的發生，提高了礦井通風系統穩定性。

U25型U型鋼支架結構組成：

1.頂梁。頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。

2.柱腿。柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；

3.連接件。連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。?

4.架間拉桿。?架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。?

5.背襯材料。背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。
