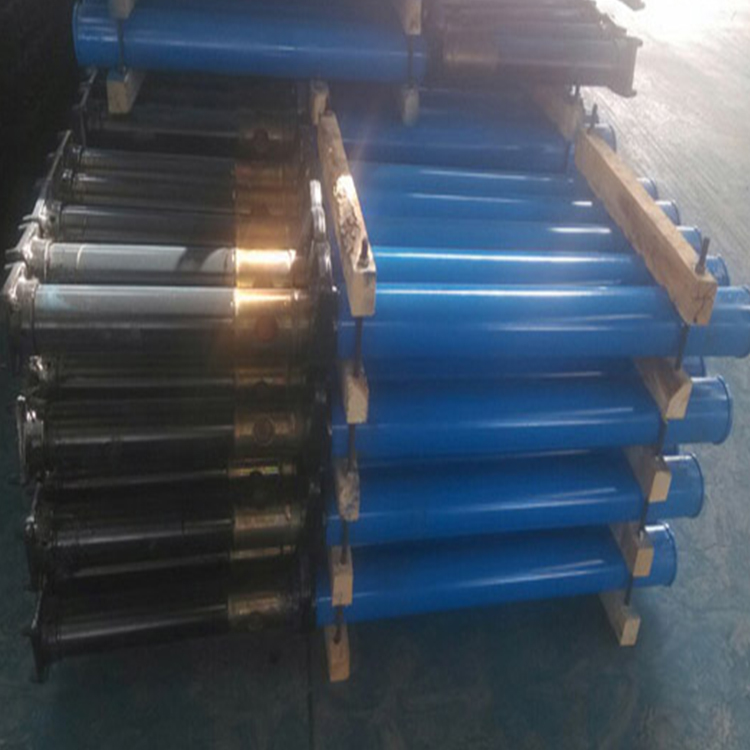

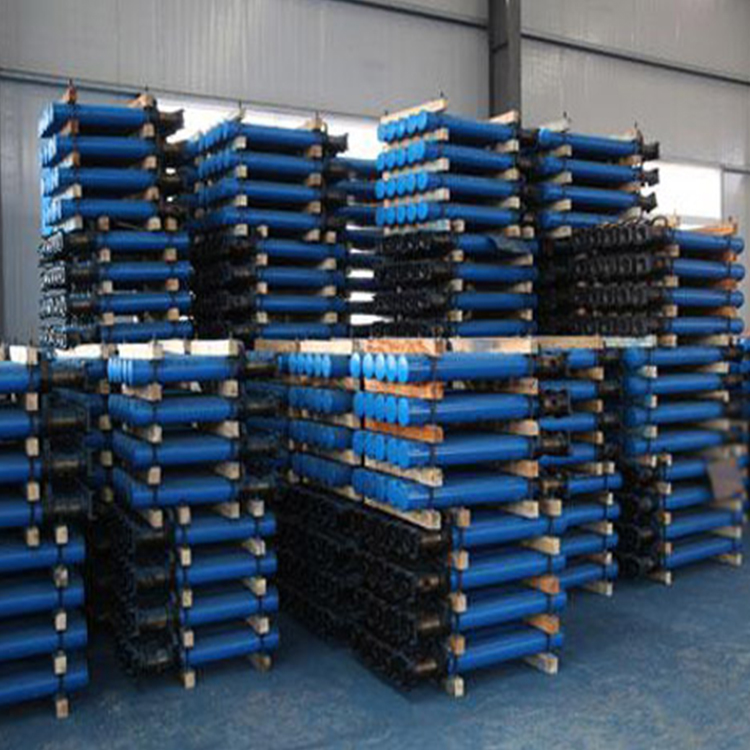

懸浮式單體液壓支柱

標簽單體液壓支柱懸浮式單體液壓支柱時間：2013/09/28

產品概述

懸浮式單體液壓支柱是外注式單體液壓支柱的一種，但是比外注式單體液壓支柱又有一個很顯著的優點，那就是DWX型單體液壓支柱采用柱塞懸浮式技術原理，懸浮力達到工作阻力的五分之四，立柱受力僅為五分之一，DWX型支柱三用閥設于手把體上，注液時，三用閥不隨支柱的活柱升高而升高，操作方便，安全可靠。

產品結構

懸浮式單體液壓支柱由1、頂蓋2、密封蓋組件3、活柱4、手把閥體5、油缸6、復位彈簧7、底座S、三用閥8，14、O形圈9， 13，15、擋圈10、彈性園柱銷11、防塵圈12、Y形密封圈16、連接鋼絲17，18、導向環等零部件組成。

懸浮式單體液壓支柱產品特點

(1)具有較強的抗偏載能力和較大的穩定性。

懸浮式單體液壓支柱采用柱塞懸浮式技術原理，使液壓懸浮力直接通過支柱活柱的內腔作用在頂蓋上，使液壓懸浮力分擔了支柱工作阻力的五分之四左右，使活柱在軸向上的受力僅為工作阻力的五分之一，提高了支柱的穩定性和安全性，也大大提高了支柱的支撐高度和承載能力；而目前正在使用的國內外支柱產品均采用的是活塞式技術原理，不能充分利用液壓的懸浮力來分擔立柱的工作阻力，使立柱承受了工作阻力的全部，從而造成立柱常常被壓彎，使支柱損壞，導致冒頂事故發生。

(2)可靠性高

懸浮式單體液壓支柱在立柱上不再設有工藝難以保證的圓弧焊縫，也提高了立柱的強度和可靠性，避免了因焊縫斷裂而造成的冒頂等事故隱患，保證了工作人員的安全。而國內外現用支柱的各支柱系列均是在立柱上焊接有裝三用閥的柱頭，使立柱的強度大打折扣。

(3)重量輕

根據支柱規格不同，整柱重量比國內外現用支柱減輕1 5—30%以上，但其工作阻力、工作行程及穩定性安全系數又高于鋁合金支柱。

(4)工作行程大

使用范圍廣懸浮式單體液壓支柱的工作行程大，擴大了使用范圍，也可以減少支柱的規格品種，特別是頂板下沉較大的工作面．懸浮式單體液壓支柱仍能滿足大的恒增阻降距，不僅回柱方便，而且提高了支柱的回收率，減少了支柱消耗，降低了生產成本。其每個規格可替代DZ型系列支柱的1—5個規格，減少了支柱的規格品種，也給支柱管理帶來方便。降低了煤礦對支柱設備的資金投入和管理成本。

(5)穩定性高

國內外支柱，因存在內泄漏而造成支柱虛頂，甚至造成支柱自動倒下而傷人的事故隱患。而DWX型支柱的所有密封點均為外設，可用肉眼直觀檢查，一旦支柱泄漏，可隨時注液或更換支柱，保證了采煤工作面頂板支護的安全性和可靠性。懸浮式單體液壓支柱無柱頭無活塞無圓弧焊縫，使支柱結構工藝簡化，安全性提高。其活柱和油缸均為整體結構，強度大，穩定性好。

(6)使用方便

國內外懸浮式單體液壓支柱均是把裝三用閥的柱頭焊接在活柱上的，當活柱升高時，操作人員必須隨其上升，特別是對于較高的工作面，操作人員很不方便也不安全；而懸浮式單體液壓支柱三用閥設于手把體上，當注液時，三用閥不會隨活柱的升高而升高，操作方便，安全可靠。

(7)維修和維護費用低

懸浮式單體液壓支柱的各密封點，均采用了專利密封補償和密封脹緊技術原理。在密封有磨損的情況，可保持密封脹緊狀態，減少了密封的更換率，降低了維修和維護費用。

(8)使用中性水

運行成本低懸浮式單體液壓支柱柱采用先進的技術進行特殊表面處理工藝，使支柱具有防腐蝕、耐磨和防炮崩的特點，工作介質使用煤礦的井下中性水，保證了工作環境和地下水不受污染，也保證了礦區飲用水的質量，更保證了礦區生活人群的健康，是一種理想的采煤工作面支護的環保型產品
