U36型U型鋼支架結構介紹

選用U36型U型鋼支架可以解決了掘進支護的難題。U36型U型鋼支架支架較其他剛性支架 具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，維修量小，支架回收復用率高，減少坑木使用，環保效益十分明顯。承受壓力大，支撐時間久，易安裝不易變形等特點。U36型U型鋼支架抬棚在采準巷道交岔點的應用,并取得了顯著的成效。

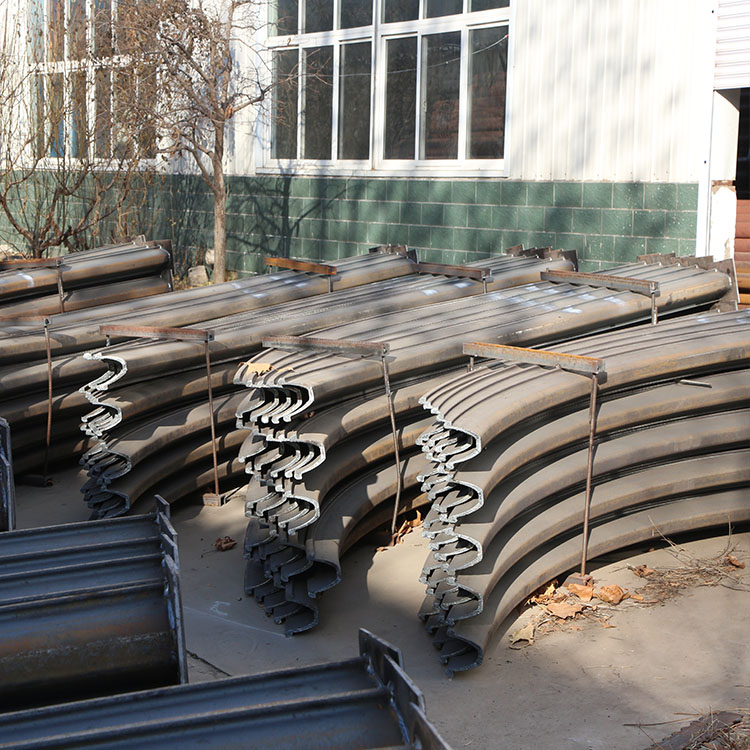

U36型U型鋼支架的結構
U36型U型鋼支架有頂梁、柱腿、連接件、架間拉桿、背襯材料五部分組成。
頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。
柱腿有3種形式，一種是上部為圓弧形，下部為直線段；二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；
連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。
架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。U型鋼支架在設計時要經過合理計算，并且在使用時也應合理，才能保證礦井安全生產和提高經濟效益。
