U25型U型鋼支架的結構組成

U25型U型鋼支架是一種橫截面形狀像英文字母“U”的鋼鐵。各國生產的U型鋼的斷面形狀、幾何參數以及材質等有所不同，目前中國生產的U型鋼型號主要有U18、U25、U29、U36這四種。其中U18和U25屬腰定位；U29、U36屬耳定位。U18由于承載能力很低，現很少生產。U25型U型鋼支架具有高初撐力、支護強度大、安裝簡易、不易變形等優點，因此常用于制造巷道可縮性金屬支架，作礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。使用U25型U型鋼支架有效降低冒頂、片幫等事故的發生，安全可靠，提高了礦井通風系統穩定性。選用U型鋼可縮性支架，較好解決了掘進支護的難題。

一、U25型U型鋼支架結構組成：

1.頂梁。

頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。

2.柱腿。

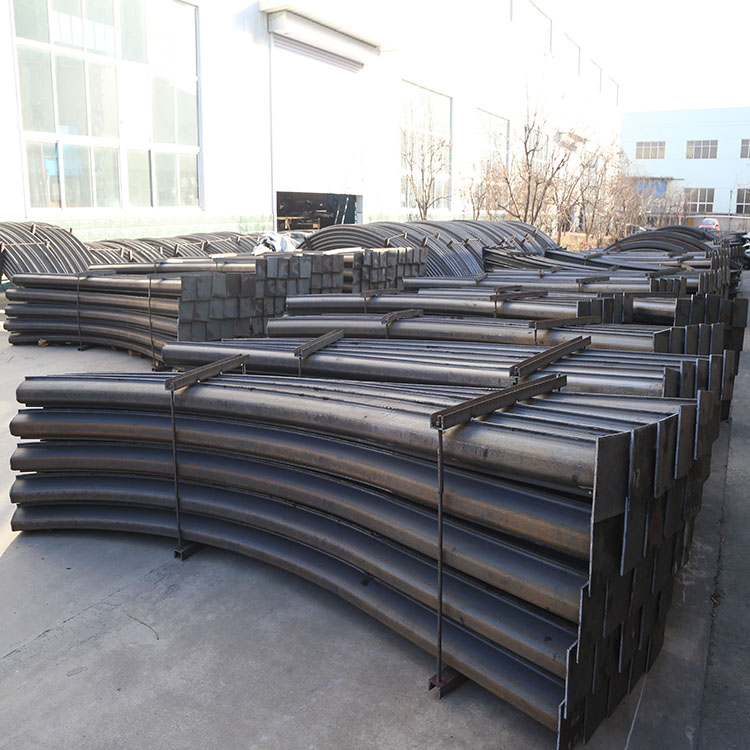

柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定；

3.連接件。

連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。?

4.架間拉桿。?

架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。?

5.背襯材料。

背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。

二、U25型U型鋼支架產品特點

1、U型鋼支架承受壓力大,支撐時間久,具有易安裝不易變形等特點。?

2、U 適應松軟圍巖的載荷和變形。?

3、U型鋼支架斷面利用率高，支架支回方便，維修量小。?

4、U型鋼支架回收復用率高,減少坑木使用,環保效益十分明顯

三、U25型U型鋼支架應用范圍

U25型U型鋼支架主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。使用U25型U型鋼支架有效降低冒頂、片幫等事故的發生，安全可靠，提高了礦井通風系統穩定性。選用U型鋼可縮性支架，較 好解決了掘進支護的難題。
