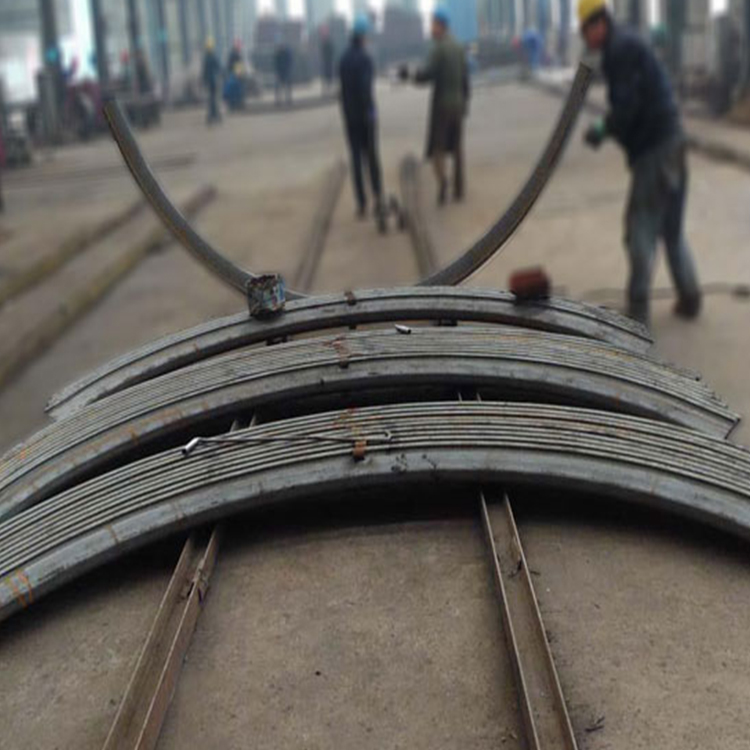

U型鋼支架支護介紹

在煤礦生產中，支護是采掘工藝的一個重要環節，對搞好頂板管理，保障人身安全起著決定作用。抓好支護改革，對采煤方法的改革，提高單產單進，采掘機械化程度，采區回采率以及降低成本起著重要的作用。

U型鋼支架支護抗壓性強、一次成巷好，U型鋼支架支護采用三根u型套袖搭接組合，用鐵卡緊固連接，使支架結構嚴謹、支架所受壓力分散不集中。原因是拱形弧與巷道應力自然拱形受力分布形狀相似，支架受力較為均勻，比以往木梯棚和工字鋼梯形平面支護的抗壓能力強得多。因為U型鋼支架支護不易變形，抗壓耐用；不象木棚那樣折梁斷腿，不象工字鋼棚那樣梁彎、崩親口接卡而腿倒，延長了支護時間，減少了巷道恢復翻挑維修，增長服務年限。?

1、架棚支護形式采用U36型U型鋼支架支護，全斷面背頂幫后封閉進行充填處理?。?

2、具體支護：a、采用U36型U型鋼支架，支架間距為870mm。（中至中）b、支架外背鋼板，鋼板規格長×寬×厚=2040×300×3mm。孔中心距870mm，孔直徑26mm*長40mm，配φ20mm×長170mm螺栓擰結。c、如果出現滲水，鋼板外鋪設聚乙烯塑板和牛毛氈隔層或鋼板上鋪舊皮帶。d、施工中遇高冒區采取片石或其它阻燃性材料均勻充填。?

3、支架加工見斷面圖，每架棚分三段，拱與腿搭茬處用兩套卡蘭固定，卡蘭厚度用不小于12mm鋼板制作。（搭茬處加工上下限位卡各一道，卡蘭或直接購買，卡蘭必須為鍛件）?

4、每架U36型U型鋼支架配7道拉桿固定，拉桿長700mm（中至中），用直徑22mm圓鋼制作。?

5、棚腿要求焊接200×200×10mm鐵鞋，較松軟地帶墊14#槽鋼穿鞋，槽鋼長度6m。?

6、輔運大巷按毛寬5.4×毛高3.8m設計。?

7、上、下限位卡可用寬6cm的36U型鋼焊接到支架端頭上。?

8、拉桿孔用φ26螺帽焊制，腿在距支架底500mm及1500mm處兩道四孔，拱部中心點處一道兩孔，拱部中心點左右1500mm處各一道各兩孔。
