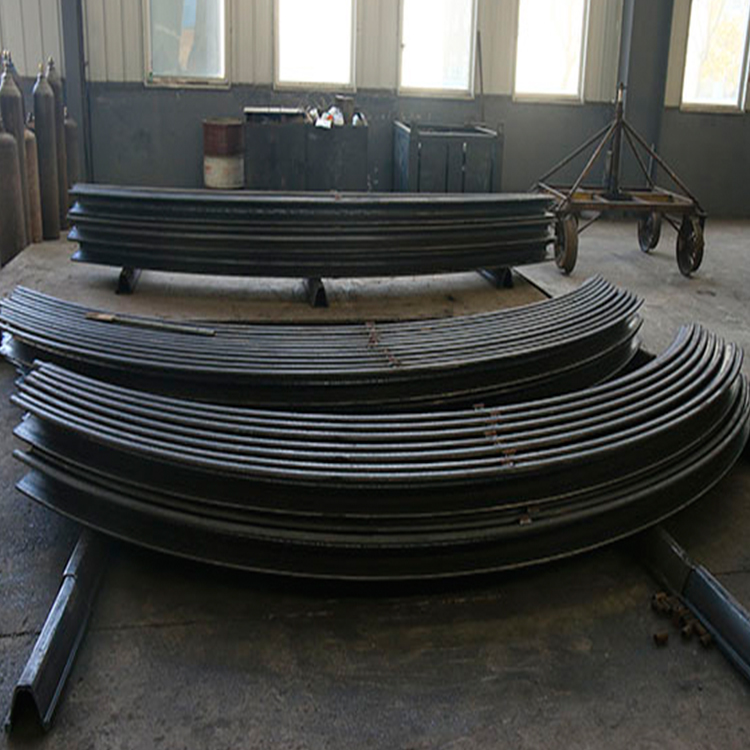

U29型U型鋼支架施工結構

U型鋼支架就目前來說是一種非常有效合理的支護形式，雖然它是一種被動支護，但是它的諸多優點使其在復雜的巷道中得到了應用，并且可以達到受力狀態。U29型U型鋼支架廣泛地應用于礦山巷道，特別是在深部復雜巷道以及松軟煤層巷道中。同時也是一種被動支護，抗拉強度、抗壓強度較高，同時具有良好的韌性性能，初撐力較高，支護強度大，可多次使用。

U29型U型鋼支架好的受力狀態是壁后充填密實后使其 均勻受壓，當作用于u型鋼支架上的圍巖壓力值達到規定值時，支架就會產生壓縮，使圍巖作用于U型鋼支架上的壓力下降，從而避免圍巖壓力大于u型鋼支架的承載力而使支架破壞。

在使用過程中U29型U型鋼支架出現失穩的情況，有一下四種解釋。

一種情況是U29型U型鋼支架的夾板的強度偏低或夾板厚度偏薄。

二種情況是U29型U型鋼支架的螺栓強度偏低、或螺檢偏細、或螺母絲口強度低、或螺母絲口長度偏短。

三種情況是限位U29型U型鋼支架卡纜結構不合理，造成U型鋼支架卡纜受偏心荷載作用，引起U型鋼支架卡纜外翻。

四種情況是U29型U型鋼支架卡纜結構不合理，如螺桿夾板卡纜的螺桿與型鋼的接觸面積太小，卡纜提供的摩擦力較小。由于這些連接件的強度偏低或結構不合理，造成U29型U型鋼支架結構容易失穩。

根據現場具體情況，靈活地選擇u型鋼支架的型號、結構形式和棚距，正確指導巷道u型鋼支架的施工，確保其有效、可靠地工作，對于加快巷道掘進速度，減少巷道后期返修量，保證安全生產，延長服務年限，獲得較好的技術經濟效益，充分發揮支架的支護性能有著重要的意義。
