U型鋼支架的組成部分

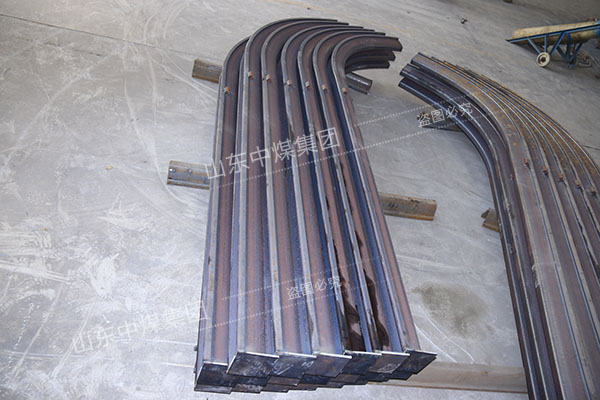

U型鋼支架是一種支護設備，有一個比較好的優點就是可以伸縮，從斷面來看像一個U型，支架支回方便，穩定可靠的承載能力，維修量小。U型鋼支架承受壓力大，支撐時間久，具有易安裝不易變形等特點，主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護。

U型鋼支架的組成部分：

1.頂梁為圓弧拱形，其數量視巷道斷面大小、支架受力、運輸條件的不同有1節和多節之分。

2.柱腿有3種形式，一種是上部為圓弧形，下部為直線段；第二種是全部為曲線形，且只有一個曲率半徑；第三種是全部為曲線形，但有兩個曲率半徑。柱腿下面焊有底座，底座的大小視底板軟硬而定。

3.連接件是支架節與節間的卡緊裝置，可以起節間的連接作用，還可以將連接的兩節型鋼接頭部分壓緊，提供預緊力，使U型鋼之間具有摩擦力，從而保證拱形支架具有一定的工作阻力和一定的可縮量。

4.架間拉桿的作用是增強支架整體相對穩定性，將支架從縱向聯接起來，形成整體。

5.背襯材料，背襯材料是U型鋼支架與圍巖之間的填充材料，目的是在于使U型鋼支架與圍巖接觸緊密，改善支架的受力狀況，提高其承載能力并保持圍巖的穩定性。
