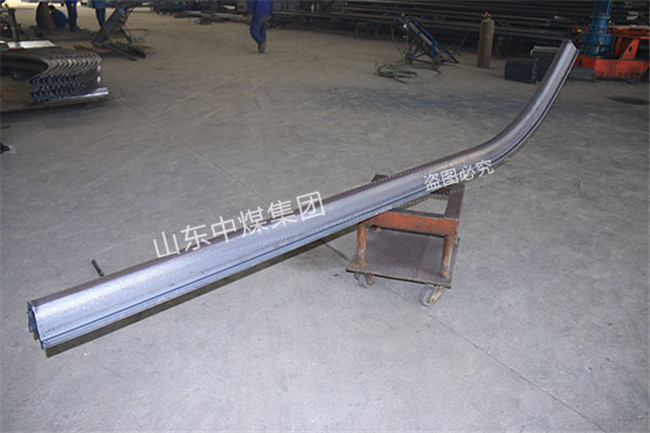

U29型U型鋼支架的應用說明

U29型U型鋼支架主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護U29型U型鋼支架較其他剛性支架具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，維修量小，支架回收復用率高，減少坑木使用，環保效益十分明顯。

U29型U型鋼支架支護工藝流程：

1、放中、腰線挖柱窩立棚腿上棚梁加固背板（充填）。

2、根據中線及設計棚距大小找出柱窩位置，再按中腰線把柱窩深度挖夠。

3、在柱腿上畫出腰線所在位置，把立柱放在柱窩內，使柱上腰線和幫上腰線一致。

4、用拉條固定立柱以免傾斜。

5、檢查支架的垂直度和扭斜度，超過質量標準規定的允許誤差范圍時要調整，根據頂梁中間放下的垂線和兩個柱腳之間連線的水平間距，就能知道支架是否垂直，根據巷道中線和兩立柱之間連線是否垂直，就能知道支架是否扭斜。

6、背幫、背頂：上背板時要上一塊，填一塊（把背板和巖幫之間空隙用木楔背緊或全部用巖石填滿）并且要目測檢查所上背板是否平整，背幫時應兩側對稱進行。7、棚子與棚子之間應用金屬拉桿通過螺栓夾板等互相緊緊拉住或打入撐柱撐緊,來加強支架沿巷道。

U29型U型鋼支架的應用說明：

1、工藝流程：放中、腰線→挖柱窩→立棚腿→上棚梁→加固→背板（充填）

2、根據中線及設計棚距大小找出柱窩位置，再按中腰線把柱窩深度挖夠。

3、在柱腿上畫出腰線所在位置，把立柱放在柱窩內，使柱上腰線和幫上腰線一致。

4、用拉條固定立柱以免傾斜。

5、檢查支架的垂直度和扭斜度，超過質量標準規定的允許誤差范圍時要調整，根據頂梁中間放下的垂線和兩個柱腳之間連線的水平間距，就能知道支架是否垂直，根據巷道中線和兩立柱之間連線是否垂直，就能知道支架是否扭斜。

6、背幫、背頂：上背板時要上一塊，填一塊（把背板和巖幫之間空隙用木楔背緊或全部用巖石填滿）并且要目測檢查所上背板是否平整，背幫時應兩側對稱進行。

7、棚子與棚子之間應用金屬拉桿通過螺栓夾板等互相緊緊拉住或打入撐柱撐緊來加強支架沿巷道軸線方向的穩定性。

U29型U型鋼支架產品參數

高度：124mm

厚度：16mm

理論重量：29kg/m

彈性模量：200GPa

泊松比：0.3

容重：7800kg/m3

抗拉強度（TS）大于575MPa,

屈服強度（YS)大于400MPa，

伸長率EL大于等于26%，沖擊功（J）在20°C時的平均值應達到54.

訂購U型鋼支架需要知道什么?注意：需要知道巷道的高度，寬度，合上頂面的弧半徑，底板的厚度要求，U型卡纜的規格等！
