U36型U型鋼支架施工必備知識

在煤礦生產中，支護是采掘工藝的一個重要環節，對搞好頂板管理，保障人身安全起著決定作用。抓好支護改革，對采煤方法的改革，提高單產單進，采掘機械化程度，采區回采率以及降低成本起著重要的作用。

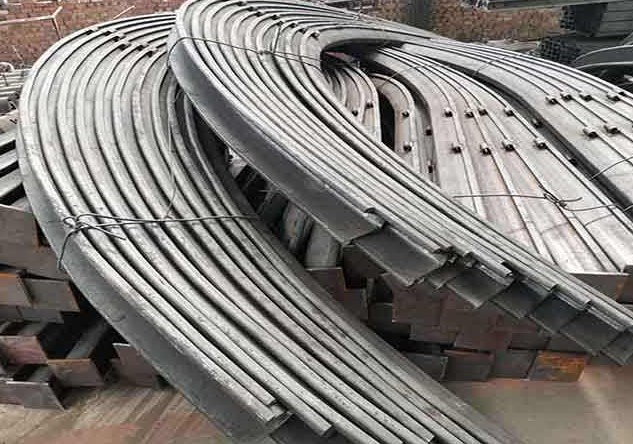

U36型U型鋼支架主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等用途。 U型鋼支架主要特點：承受壓力大，支撐時間久，易安裝不易變形等特點。36U型鋼支架主要由1個頂梁、2個支腿、4個卡纜、2個底腳板組成。主要用于礦井巷道、礦井巷道二次支護、以及穿山隧道的支撐支護等。

U36型U型鋼支架特點
U型鋼直墻半圓拱支架抬棚在采準巷道交岔點的應用，并取得了顯著的成效。選用U型鋼可縮性支架，較好解決了掘進支護的難題。U型鋼支架較其他剛性支架中煤機械具有可縮性和穩定可靠的承載能力，適應松軟圍巖的載荷和變形，斷面利用率高，支架支回方便，維修量小，支架回收復用率高，減少坑木使用，環保效益十分明顯。

U36型U型鋼支架施工必備知識
1.U36型U型鋼支架及其附件：
要求U型鋼支架、卡纜、螺栓、拉桿等材質、規格、強度以及加工必須符合設計和有關標準規定。
2.U36型U型鋼支架背板和充填材料：
要求材質、規格符合設計要求和規程規定。
3.U36型U型鋼支架施工機具：
大錘、鐵木榔頭、鋼卷尺、木鋸、風鎬、手鎬、鐵銑、活口扳手、水平尺。

U型鋼支架支護抗壓性強、一次成巷好，U型鋼支架支護采用三根u型套袖搭接組合，用鐵卡緊固連接，使支架結構嚴謹、支架所受壓力分散不集中。原因是拱形弧與巷道應力自然拱形受力分布形狀相似，支架受力較為均勻，比以往木梯棚和工字鋼梯形平面支護的抗壓能力強得多。因為U型鋼支架支護不易變形，抗壓耐用；不象木棚那樣折梁斷腿，不象工字鋼棚那樣梁彎、崩親口接卡而腿倒，延長了支護時間，減少了巷道恢復翻挑維修，增長服務年限。?
1、架棚支護形式采用U36型U型鋼支架支護，全斷面背頂幫后封閉進行充填處理?。?
2、具體支護：a、采用U36型U型鋼支架，支架間距為870mm。（中至中）b、支架外背鋼板，鋼板規格長×寬×厚=2040×300×3mm?？字行木?70mm，孔直徑26mm*長40mm，配φ20mm×長170mm螺栓擰結。c、如果出現滲水，鋼板外鋪設聚乙烯塑板和牛毛氈隔層或鋼板上鋪舊皮帶。d、施工中遇高冒區采取片石或其它阻燃性材料均勻充填。?
3、支架加工見斷面圖，每架棚分三段，拱與腿搭茬處用兩套卡蘭固定，卡蘭厚度用不小于12mm鋼板制作。（搭茬處加工上下限位卡各一道，卡蘭或直接購買，卡蘭必須為鍛件）?
4、每架U36型U型鋼支架配7道拉桿固定，拉桿長700mm（中至中），用直徑22mm圓鋼制作。?
5、棚腿要求焊接200×200×10mm鐵鞋，較松軟地帶墊14#槽鋼穿鞋，槽鋼長度6m。?
6、輔運大巷按毛寬5.4×毛高3.8m設計。?
7、上、下限位卡可用寬6cm的36U型鋼焊接到支架端頭上。?
8、拉桿孔用φ26螺帽焊制，腿在距支架底500mm及1500mm處兩道四孔，拱部中心點處一道兩孔，拱部中心點左右1500mm處各一道各兩孔。
